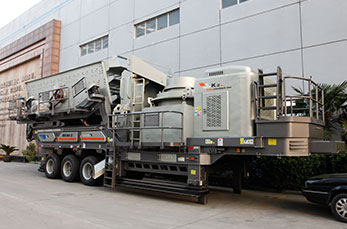

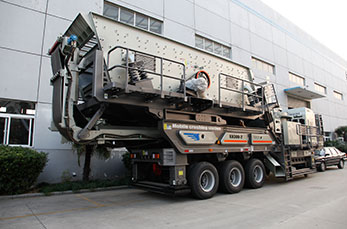

K系列輪胎式移動破碎站
上海世邦K系列輪胎移動破碎站是在多年自主研發制造輪胎式移動站的經驗基礎上,結合較新的用戶需求而開發的新型設備。其在結構設計、設備配置和組合應用等都進行了優化和創新,組合更靈活,大大拓寬了輪胎式移動破碎站的應用領域,真正實現物料的接近處理。
工作原理

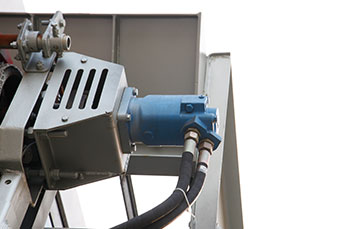

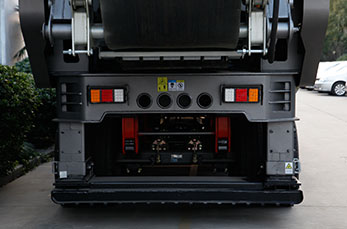

上海世邦K系列輪胎移動站由車架總成、車體汽配組件、主機及輔助設備、動力系統和液壓電控系統組成。移動時,通過掛車提供牽引力拖動車架,依靠車架自身的輪胎輔助行走。安裝時,依靠外接電力,通過液壓電控系統控制液壓缸等動作,完成設備安裝;工作時,依靠外接電力驅動主機及輔助設備電機,帶動設備工作,物料從料倉或皮帶機進入主機破碎或篩分后,通過皮帶機排出。
K系列輪胎移動破碎站包含七大模塊共計70多個機型,各個機型既可以單臺獨立作業,也可以多臺設備聯合作業,針對多種用戶需求,為用戶提供定制化的移動破碎方案。設備采用模塊化設計理念,多種機型通用一種車架,實現同一機型不同主機單元之間的互換。用戶只需更換主機設備,便可以滿足不同現場需求,進而給用戶帶來更多的價值。
- 較全面的移動產品組合
- 先進的模塊化設計
- 較靈活的移動配置方案
- 較人性化的結構設計
粗碎移动站
设备型号 | 筛分设备 | 破碎设备 | 主皮带机 | 料仓容量(m³) | 最大进料粒度 | 运输尺寸 |
KE600-1 | TSW0936 | PE600×900 | B800×8.3m | 5.3 | 500 | 12150×2600×3950 |
KE750-1 | TSW1139 | PE750×1060 | B1000×8.5m | 7 | 630 | 13000×2850×4400 |
KE760-1 | TSW1139 | PEW760 | B1000×8.5m | 7 | 640 | 13000×2800×4200 |
KE860-1 | TSW1345 | PEW860 | B1200×9.5m | 8 | 720 | 14600×3000×4500 |
KE1100-1 | TSW1548 | PEW1100 | B1400×9.5m | 11 | 930 | 14050×2900×4000 |
KJ98-1 | TSW1139 | HJ98 | B800×8.3m | 5.9 | 560 | 12150×2600×3950 |
KJ110-1 | TSW1345 | HJ110 | B1000×8.5m | 8.5 | 660 | 13200×3000×4400 |
KJ125-1 | TSW1345 | HJ125 | B1400×9.5m | 8 | 800 | 14600×3000×4500 |
KF1214Ⅱ-1 | TSW0936 | PFW1214Ⅱ | B800×8.3m | 5.3 | 500 | 12150×2600×3980 |
KF1315Ⅱ-1 | TSW1345 | PFW1315Ⅱ | B1200×9.5m | 8 | 600 | 14600×3100×4500 |
KF1415Ⅱ-1 | TSW1548 | PFW1415Ⅱ | B1200×9.5m | 11 | 700 | 14050×3000×4000 |
中细碎筛分移动站
设备型号 | 筛分设备 | 破碎设备 | 筛下皮带机 | 最大进料粒度 | 运输尺寸 |
KC75-2 | 3Y1848 | CS75B | B800×7.5m | 150 | 12600×3000×4500 |
KC160-2 | 3Y1860 | CS160B | B800×8.5m | 205 | 13800×3000×4500 |
KT100-2 | 3Y1848 | HST100H1 | B800×7.5m | 135 | 12600×3000×4500 |
KT160-2 | 3Y1860 | HST160H1 | B800×8.5m | 185 | 13800×3000×4500 |
KT250-2 | 3Y1860 | HST250H1 | B800×8.5m | 215 | 13800×3000×4500 |
KH300-2 | 3Y1860 | HPT300C2 | B800×8.5m | 210 | 13800×3000×4500 |
KF1214-2 | 3Y1860 | PFW1214Ⅲ | B800×8.5m | 250 | 13800×3000×4500 |
KF1315-2 | 3Y2160 | PFW1315Ⅲ | B1000×8.5m | 300 | 13800×3150×4500 |
KF1318-2 | 3Y2160 | PFW1318Ⅲ | B1000×8.5m | 300 | 13800×3150×4500 |
KS1848-1 | 3Y1848 | —— | B800×7.5m | —— | 12590×3000×4500 |
KS1860-1 | 3Y1860 | —— | B800×8.5m | —— | 13800×3000×4500 |
KS2160-1 | 3Y2160 | —— | B1000×8.5m | —— | 13800×3150×4200 |
独立作业移动站
设备型号 | 筛分设备 | 破碎设备 | 筛下皮带机 | 料仓容量(m³) | 最大进料粒度 | 运输尺寸 |
KC75-2D | 3Y1848 | CS75B | B800×7.5m | 7.2 | 150 | 16850×3000×4500 |
KC160-2D | 3Y1860 | CS160B | B800×8.5m | 7.2 | 205 | 16850×3000×4500 |
KT100-2D | 3Y1848 | HST100H1 | B800×7.5m | 7.2 | 135 | 16850×3000×4500 |
KT160-2D | 3Y1860 | HST160H1 | B800×8.5m | 7.2 | 185 | 16850×3000×4500 |
KT250-2D | 3Y1860 | HST250H1 | B800×8.5m | 8 | 215 | 16850×3000×4500 |
KH300-2D | 3Y1860 | HPT300C2 | B800×8.5m | 8 | 210 | 16850×3000×4500 |
KF1214-2D | 3Y1860 | PFW1214Ⅲ | B800×8.5m | 7.2 | 250 | 16120×3000×4500 |
KF1315-2D | 3Y2160 | PFW1315Ⅲ | B1000×8.5m | 8 | 300 | 16120×3150×4500 |
KF1318-2D | 3Y2160 | PFW1318Ⅲ | B1000×8.5m | 8 | 300 | 16120×3150×4500 |
KS1848-1D | 3Y1848 | —— | B800×7.5m | 7.2 | —— | 16910×3000×4500 |
KS1860-1D | 3Y1860 | —— | B800×8.5m | 7.2 | —— | 16910×3000×4500 |
KS2160-1D | 3Y2160 | —— | B1000×8.5m | 8 | —— | 16910×3150×4500 |
制砂整形筛分移动站
设备型号 | 筛分设备 | 破碎设备 | 筛下皮带机 | 最大进料粒度 | 运输尺寸 |
KV8518-2 | 3Y1848 | VSI8518 | B800×7.5m | 40 | 14200×3000×4500 |
KV8522-2 | 3Y1860 | VSI5X8522 | B800×8.5m | 40 | 14200×3000×4500 |
KV9526-2 | 3Y1860 | VSI9526 | B800×8.5m | 45 | 14200×3000×4500 |
KV9532-2 | 3Y1860 | VSI5X9532 | B800×8.5m | 45 | 14200×3000×4500 |
细碎洗砂移动站
设备型号 | 筛分设备 | 洗砂设备 | 破碎设备 | 最大进料粒度 | 运输尺寸 |
KV8518-2X | 3Y1848 | XL-915 | VSI8518 | 40 | 13700×2950×4500 |
KV8522-2X | 3Y1860 | 2XL-915 | VSI5X8522 | 40 | 13700×3000×4500 |
KV9526-2X | 3Y1860 | 2XL-915 | VSI9526 | 45 | 13700×3000×4500 |
KV9532-2X | 3Y1860 | 2XL-915 | VSI5X9532 | 45 | 13700×3000×4500 |
KC75-2X | 3Y1848 | XL-915 | CS75B | 150 | 13700×3000×4500 |
KC160-2X | 3Y1860 | XL-915 | CS160B | 205 | 13700×3000×4500 |
KH300-2X | 3Y1860 | 2XL-915 | HPT300C2 | 210 | 13700×3000×4500 |
KT250-2X | 3Y1860 | 2XL-915 | HST250H1 | 215 | 13700×3000×4500 |
三组合移动站
设备型号 | 筛分设备 | 给料设备 | 破碎设备 | 料仓容量(m³) | 最大进料粒度 | 运输尺寸 |
KF1214-3 | 3Y1848 | TSW0936 | PF1214 | 5.5 | 300 | 16400×2810×4500 |
KF1214Ⅱ-3 | 3Y1848 | TSW0936 | PFW1214Ⅱ | 5.5 | 500 | 16400×2810×4500 |
KE500-3 | 3Y1548 | TSW0936 | PE500×750 | 5.5 | 425 | 16400×2760×4500 |
KE600-3 | 3Y1848 | TSW0936 | PE600×900 | 5.5 | 500 | 16400×2760×4500 |
四组合移动站
设备型号 | 筛分设备 | 给料设备 | 粗碎设备 | 中碎设备 | 最大进料粒度 | 运输尺寸 |
KE400C55-4 | 3Y1237 | GZD960×3500 | PE400×600 | PYB900 | 350 | 15150×2800×4500 |
KE400C75-4 | 3Y1237 | GZD960×3500 | PE400×600 | CS75B | 350 | 15150×2800×4500 |
KE500C55-4 | 3Y1237 | GZD960×3500 | PE500×750 | PYB900 | 425 | 15150×2800×4500 |
KE500C75-4 | 3Y1237 | GZD960×3500 | PE500×750 | CS75B | 425 | 15150×2800×4500 |
KE400F110-4 | 3Y1237 | GZD960×3500 | PE400×600 | PF1010 | 350 | 15150×2800×4500 |
KE500F110-4 | 3Y1237 | GZD960×3500 | PE500×750 | PF1010 | 425 | 15150×2800×4500 |

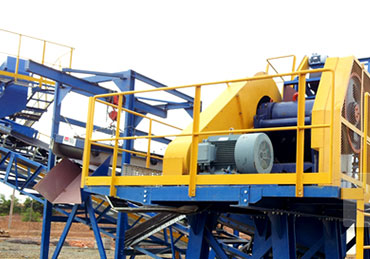

顎式破碎機+反擊式破碎機建筑垃圾破碎生產線
